De meeste op maat gemaakte kunststofprofielprojecten die uiteindelijk mislukken, mislukken niet in de productie. Ze falen in de ontwerpbeoordeling die nooit heeft plaatsgevonden. Bij Dachang hebben we dit patroon gevolgd over 20+ jaar en meer dan 3000 profielontwikkelingsprojecten voor verlichting, meubels, autobekleding en bouwmateriaaltoepassingen: de kosten voor het herwerken van een extrusiematrijs nadat het gereedschap is gesneden, bedragen doorgaans 40-60% van de oorspronkelijke matrijskosten, en de tijdlijnimpact wordt vanaf dat moment bepaald.
Dit is geen inleiding over wat extrusie is. Als je dit leest, ken je waarschijnlijk de basisprincipes al. Wat u misschien niet weet, is waar projecten daadwerkelijk misgaan tussen het CAD-bestand en de productievloer, en hoe u uw leveranciersrelatie kunt structureren om problemen op te lossen voordat ze echt geld kosten.
De uniformiteit van de wanddikte bepaalt meer dan u denkt
Een op maat gemaakt kunststof extrusieprofiel met een inconsistente wanddikte zal kromtrekken, buigen of draaien.Maar dit is wat de meeste ontwerphandleidingen overslaan: dat is slechts de voor de hand liggende foutmodus. De minder voor de hand liggende zijn volledig afhankelijk van wat je aan het bouwen bent.
Instijve PVC-raamprofielen, kan een wandvariatie van 0,3 mm acceptabel zijn voor de structurele prestaties, maar volkomen onaanvaardbaar voor de co-coëxtrusiehechtsterkte. We hebben in 2019 samengewerkt met een Europese raamleverancier wiens pakkingkanaalprofielen er qua afmetingen perfect uitzagen, maar de veldtesten niet doorstonden. Het dunnere wandgedeelte koelde sneller af, waardoor interne spanning ontstond die gedurende zes maanden van thermische cycli vrijkwam. Het onderdeel is geslaagd voor de binnenkomende kwaliteitscontrole. Het kraakte in het veld. Het kostte drie weken om de hoofdoorzaak te isoleren, omdat niemand de verschillende koelsnelheden als een faalmechanisme beschouwde.
Voor profielen die bestemd zijn voor secundaire bewerkingen zoals frezen, boren of ponsen, creëren ongelijkmatige wanden een ander probleem: inconsistente snijkrachten. Tijdens een recente run vankabelbeheerkanalenvoor een Noord-Amerikaanse elektrische OEM voerde ons QC-team een cross-sectiemeting uit op twintig monsters uit dezelfde batch nadat het fabricageteam van de klant stijgende afkeuringspercentages had opgemerkt. Het boorafval was zonder duidelijke oorzaak gestegen van 2% naar 8%. De sweep volgde de variatie op een versleten matrijsland dat een wanddikteafwijking van 0,4 mm over de profielbreedte veroorzaakte.
De werkregel die we toepassen op onze 45 extrusielijnen: houd de wandvariatie binnen ±10% van de nominale dikte, en als je dikkere secties nodig hebt, laat de overgang dan taps toe over een afstand van minimaal 3x de dikteverandering. Dit komt uit interne testgegevens van PVC-, ABS- en PC-materialen. Het wordt niet gepubliceerd in de SPE-richtlijnen en daarom wordt dit in de meeste offerteaanvragen niet gespecificeerd.
Hoekradii: het spanningsprobleem dat zich pas manifesteert als het veld faalt
Industrierichtlijnen van SPE en de meeste matrijsontwerpreferenties zeggen dat de binnenradius minimaal 0,25x de wanddikte moet zijn en de buitenradius minimaal 1,5x wanddikte. Dat klopt voor de meeste stijve thermoplasten, maar het is onvolledig voor materialen met kerfgevoeligheid.
Wat belangrijker is dan de absolute straal, is de verhouding tussen de binnen- en buitenstralen op dezelfde hoek. Wanneer die verhouding aanzienlijk afwijkt van 1:1, raakt de materiaalstroom door de matrijs uit balans en krijg je plaatselijke dichtheidsvariatie in de hoekzone. Het profiel meet prima. Het passeert uw inkomende QC. Het faalt in het veld onder impactbelasting omdat de hoek zich niet met een uniforme dichtheid vormde.
PC (polycarbonaat) is bijzonder kwetsbaar vanwege de kerfgevoeligheid, een eigenschap die niet prominent voorkomt in de standaard materiaalgegevensbladen, maar die zeer reëel wordt bij impact. Wij hebben vervangenPC-profielen in een toepassing voor auto-interieurbekledingvoor een Europese Tier 2-leverancier die faalde onder de -slam impact-belasting. De oplossing was niet het veranderen van materialen. De binnenradii werden vergroot van 0,3 mm naar 0,8 mm bij dezelfde profielgeometrie, waardoor het probleem van de hoekbreuk werd opgelost. Uiteindelijk hebben we de vervangende profielen in hetzelfde pc-materiaal geleverd. Alleen al de geometrieverandering elimineerde de veldfouten.
Holle delen en het koelprobleem waar niemand u voor waarschuwt
Holle, op maat gemaakte kunststof profielvormen zoals buizen, raamkozijnen met meerdere kamers- en kabelkanalen vereisen vacuümafmetingen om de interne afmetingen te behouden. Het vacuüm houdt het nog-zachte extrudaat tegen kalibratiegereedschap terwijl het stolt. Standaardproces, maar de foutmodus is niet duidelijk.
Interne oppervlakken koelen langzamer af dan externe oppervlakken. Differentiële krimp creëert restspanning. Voor de meeste toepassingen is dit verwaarloosbaar. Voor profielen die zijn blootgesteld aan thermische cycli, verdwijnt die restspanning na verloop van tijd als dimensionale kruip.
Dit zien we het vaakst bijDiffusorbehuizingen voor LED-verlichting. Een profiel dat binnen de specificaties bij kamertemperatuur meet, verschuift gedurende de eerste 500 thermische cycli naarmate de armatuur tijdens dagelijks gebruik verwarmt en afkoelt. Tegen de tijd dat u fouten in het veld tegenkomt, heeft u maanden aan productie verzonden en is de hoofdoorzaak niet-duidelijk. Voor een Aziatische verlichtings-OEM waarmee we samenwerken, voeren we nu een versnelde thermische cyclustest van 72- uur uit op alle nieuwe meerkamerprofielontwerpen voordat we de productietools goedkeuren. De test voegt drie dagen toe aan de ontwikkeling, maar heeft in de afgelopen achttien maanden twee terugroepingen van producten voorkomen.
Die Swell: waarom uw productiesnelheid van invloed is op de afmetingen van uw onderdelen
Wanneer gesmolten polymeer een extrusiematrijs verlaat, zet het uit. Typisch 10-50%, afhankelijk van het materiaal, de smelttemperatuur en de afschuifsnelheid. Dit fenomeen van matrijszwelling betekent dat de matrijsopening altijd kleiner is dan de uiteindelijke profielafmeting, en ervaren gereedschapsingenieurs houden hier rekening mee tijdens het matrijsontwerp.
De complicatie: de zwelling van de matrijs varieert met de productiesnelheid. Laat de lijn sneller lopen en de deining neemt toe. Voer het langzamer uit en de deining neemt af. Hierdoor ontstaat er een koppeling tussen uw maattoleranties en uw productie-economie, die zelden ter sprake komt tijdens leveranciersonderhandelingen.
Voor profielen waarvoor u nauwe toleranties heeft gespecificeerd (±0,1 mm op kritische afmetingen), kan het productieteam genoodzaakt zijn de lijn 20-30% langzamer te laten draaien om aan de specificaties te blijven. Die kostenstijging wordt in uw stukprijs ingebouwd, maar niemand legt uit waarom. Ondertussen draaien profielen met ±0,25 mm toleranties op volle snelheid en kunnen ze 15-25% minder per meter kosten, niet omdat het materiaal goedkoper is, maar omdat de productie-efficiëntie hoger is.
Wanneer we op maat gemaakte stijve PVC-profielen versus op maat gemaakte TPE-profielen met vergelijkbare geometrie citeren, is het prijsverschil niet alleen de materiaalkosten. TPE vertoont een aanzienlijk hogere matrijszwelling en vereist een zorgvuldiger beheer van de lijnsnelheid. Het materiaal kost misschien 40% meer per kilogram, maar het totale prijsverschil per stuk kan oplopen tot 60-70% vanwege de impact op de productiesnelheid. Daarom vragen wij altijd naar de functionele tolerantie-eisen voordat wij een offerte uitbrengen. Het antwoord verandert de economie aanzienlijk.
Smeltbreuk: oppervlaktedefecten lezen als processignalen

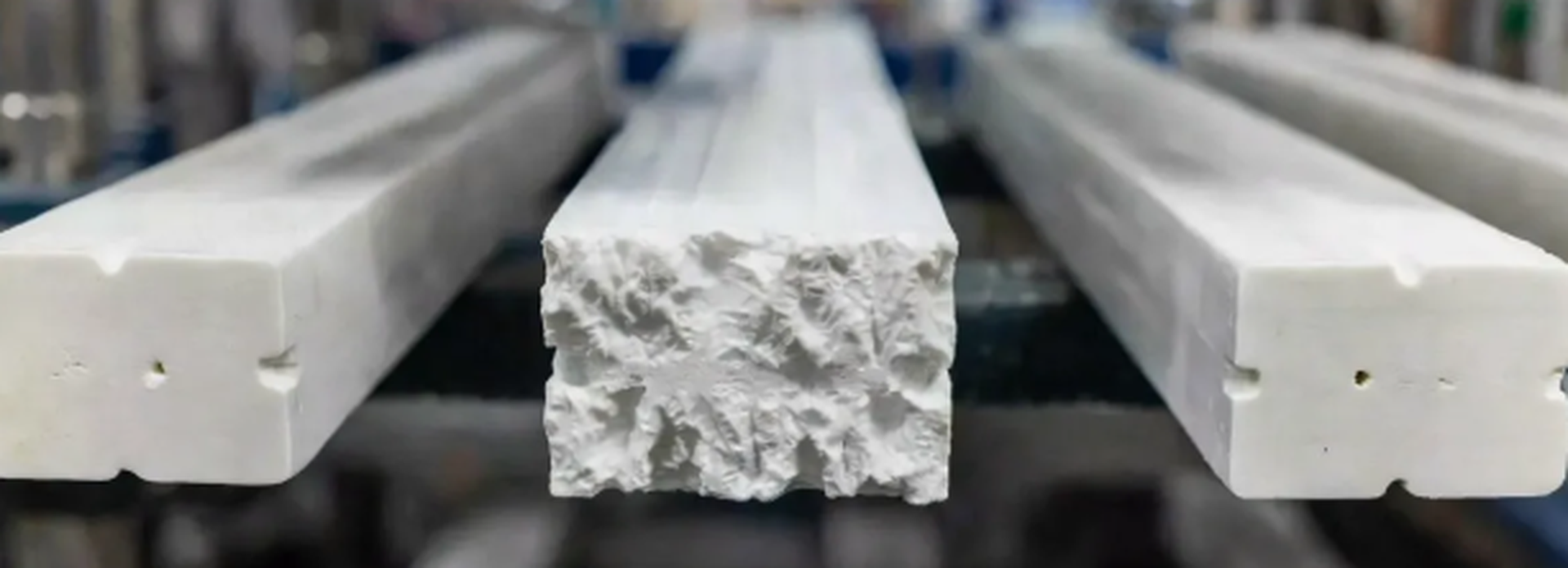

Smeltbreuk komt tot uiting in de ruwheid van het oppervlak, van subtiele wazigheid tot ernstige vervorming, en geeft aan dat uw extrusielijn op of nabij de grens van de afschuifsnelheid loopt.Het specifieke type vertelt u waar in het proces het probleem vandaan komt, wat bepaalt of het probleem kan worden opgelost door parameters aan te passen of dat het ontwerp opnieuw moet worden ontworpen.
Er bestaan vijf verschillende typen: haaienhuid ontstaat bij de uitgang van de matrijs als fijne ribbels loodrecht op de extrusierichting; bamboe (stick-slip) creëert afwisselend gladde en ruwe banden door drukcycli; golvende en grove smeltbreuk duiden op een ernstigere instabiliteit. Het onderscheid is van belang bij het oplossen van problemen. (ScienceDirect)
Voor inkoopteams is de praktische vraag de inspectiespecificatie. Wanneer u geëxtrudeerde profielen aanschaft voor optische toepassingen zoals lichtdiffusers, lensafdekkingen of beeldschermranden, kan haaienleer dat onzichtbaar is voor het blote oog het licht verstrooien en de optische prestaties vernietigen. Standaard visuele inspectie zal het niet ontdekken. Als optische helderheid van belang is, specificeer dan inspectie onder gecontroleerde lichthoeken of eis glansmeting als onderdeel van de inkomende kwaliteitscontrole.
Metalloceen-LLDPE is bijzonder gevoelig voor smeltbreuk omdat het een hogere viscositeit behoudt bij hogere afschuifsnelheden. Als uw materiaalspecificaties metalloceen-gekatalyseerd polyethyleen vereisen vanwege de impacteigenschappen, kan het zijn dat de leverancier de lijn langzamer moet laten draaien of verwerkingshulpmiddelen moet toevoegen, wat zowel de kosten als de doorlooptijd beïnvloedt. Het is de moeite waard om te bespreken voordat de offerte definitief is, en niet erna.
Toleranties: wat u daadwerkelijk nodig heeft versus waar u voor betaalt
Aangepaste kunststofprofieltoleranties volgen de industriële conventies. Stijve materialen doorgaans ±0,10 mm tot ±0,25 mm, afhankelijk van de afmeting en de complexiteit van het profiel, flexibele materialen ±0,4 mm of breder vanwege hogere krimpsnelheden en procesgevoeligheid.
Het aanscherpen van een tolerantie die verder gaat dan de standaard, verhoogt de kosten in een niet-lineair tempo.Als u van ±0,25 mm naar ±0,15 mm gaat, kan de stukprijs met 10% worden verhoogd. Als u van ±0,15 mm naar ±0,10 mm gaat, kan dit nog eens 25% toevoegen. Als u naar ±0,05 mm gaat, zijn mogelijk secundaire bewerkingen nodig en kan dit 50-100% toevoegen. De exacte cijfers zijn afhankelijk van de profielgeometrie en het materiaal, maar de vorm van de curve is consistent in onze productiegegevens.
De vraag die de meeste offerteaanvragen niet beantwoorden: welke afmetingen moeten eigenlijk krap zijn? Meestal zijn het 2-4 afmetingen per profiel die de pasvorm of functie beïnvloeden. De rest kan binnen de standaardtolerantie blijven zweven zonder uw montage te beïnvloeden. Tekeningen met elke afmeting op ±0,1 mm zien er nauwkeurig uit, maar kosten meer en duren langer, niet omdat het werk moeilijker is, maar omdat het procesvenster kleiner wordt en de uitvalpercentages stijgen.
Dimensionaal stapelen overrompelt inkoopteams. Wanneer vijf onderdelen samen worden gemonteerd, elk met toleranties van ±0,15 mm, kan de stapel-op assemblageniveau ±0,75 mm bedragen. Als dat niet acceptabel is, verscherpt u de toleranties van individuele onderdelen (duur) of herontwerpt u de assemblage zo dat deze tolerant is voor variatie (meestal beter).
Materiaalkeuze: het standaardprobleem
De meeste op maat gemaakte thermoplastische profielen volgen een patroon: de ingenieur specificeert hetzelfde materiaal dat voor het laatste project is gebruikt. Dit leidt tot over-specificatie (betalen voor eigenschappen die u niet nodig heeft) of onder-specificatie (veldfouten die terug te voeren zijn op materiële limieten).
PVC blijft het werkpaard voor bouw- en constructieprofielen. Kosten-effectief, inherent vlamvertragend, UV--stabiliseerbaar. Maar hard PVC wordt bros onder de -10 graden en wordt zacht boven de 60 graden. Als uw profiel buiten dat raam extreme temperaturen waarneemt, heeft PVC ongelijk, ongeacht hoe goed het bij uw vorige project heeft gewerkt.
ABS biedt een betere slagvastheid en maatvastheid, maar de UV-bestendigheid is slecht. ABS-profielen voor buiten vereisen UV-stabilisatorpakketten of beschermende coatings, die beide kosten en processtappen met zich meebrengen.
Voor op maat gemaakte kunststof extrusieprofieltoepassingen van medische{0}}kwaliteit hanteert PEEK premiumprijzen ($50-80/kg versus $1-2/kg voor basis-PVC vanaf begin 2025), maar biedt biocompatibiliteit, sterilisatieresistentie en radiolucentie waar geen enkel ander thermoplastisch materiaal aan kan tippen. De materiaalkosten lijken buitensporig totdat je rekening houdt met de wettelijke implicaties van een verkeerde keuze.
Co-extrusie maakt het combineren van materialen mogelijk, meestal een stijf substraat met een flexibel afdichtingsoppervlak, in één enkele doorgang. Aangepaste profielontwerpen met dubbele-durometer elimineren secundaire montage en creëren producten die onmogelijk zijn met extrusie van één- materiaal. Maar de materialen moeten thermisch compatibel zijn; smelttemperatuurverschillen groter dan ongeveer 40 graden zorgen voor hechtingsproblemen. Dit is een ruwe richtlijn die varieert per specifieke materiaalcombinatie. Controleer altijd de compatibiliteit met het technische team van uw leverancier voordat u ontwerpen met twee- materialen voltooit.
Samenwerking met leveranciers: wat daadwerkelijk het succes van projecten voorspelt
Het verschil tussen projecten die op tijd van start gaan en projecten die deadlines missen, is meestal te danken aan de manier waarop het gesprek over het ontwerp-voor- de productie in het begin plaatsvond.
Een ontwerpbeoordeling vóór het bewerken moet het volgende omvatten: analyse van de wanddikte voor stromingsbalans, beoordeling van de hoekgeometrie, toewijzing van toleranties tussen kritische en niet{0}}kritische afmetingen, verificatie van de materiaalkeuze ten opzichte van toepassingsvereisten, secundaire bewerkingen en hun toleranties, en thermische/omgevingsblootstelling tijdens gebruik.
Als uw leverancier deze vragen niet vooraf stelt, is dat een waarschuwingssignaal.Ze gaan ofwel uit van antwoorden (riskant) of zijn van plan dit uit te zoeken tijdens de proefproeven (duur). Hoe dan ook, u absorbeert kosten- en tijdlijnrisico's die tijdens het ontwerp hadden moeten worden beheerd. Leveranciers die offertes maken zonder gedetailleerde toepassingsvragen te stellen, concurreren op prijs en niet op capaciteit, en het prijsvoordeel verdwijnt wanneer de eerste matrijsrevisie nodig is.
De timing van prototypes is belangrijk. 3D-geprinte prototypes helpen de pasvorm en vorm te verifiëren, maar voorspellen geen productie-representatieve materiaaleigenschappen. Prototypehoeveelheden van daadwerkelijke extrusiegereedschappen, zelfs kleine runs van softtools, geven u onderdelen die zich gedragen als productieonderdelen. Als uw toepassing gebruik maakt van klikverbindingen, levende scharnieren of afdichtingsoppervlakken, geven alleen extrusieprototypes betrouwbare feedback.
Doorlooptijden zijn veranderd: plan dienovereenkomstig
De capaciteitsbeperkingen in de extrusie-industrie worden steeds strenger. De doorlooptijden voor gereedschappen die in 2020 vier tot zes weken bedroegen, zijn opgerekt tot acht tot twaalf weken voor op maat gemaakte matrijzen in 2024-2025, deels als gevolg van langere levertijden van leveranciers van vormstaal en deels door de toegenomen vraag naar precisiegereedschap.
Als uw producttijdlijn uitgaat van doorlooptijden uit het tijdperk van 2019-, moet u deze opnieuw kalibreren. Productieslots worden verder van tevoren toegewezen. We boeken momenteel 10-12 weken voor complexe matrijzen met meerdere holtes op onze precisiegereedschapslijnen.
Voor projecten met strakkere deadlines is er vaak ruimte om de planning te comprimeren door niet-kritieke toleranties te versoepelen. Ongeveer 60% van de binnenkomende offerteaanvragen die we beoordelen, hebben ten minste één dimensie die strenger wordt gehanteerd dan de toepassing feitelijk vereist. Als u toewerkt naar een lancering in het derde kwartaal, kunnen we uw tekeningen beoordelen tijdens het offerteproces en aangeven welke specificaties kunnen worden versoepeld zonder dat dit gevolgen heeft voor de montage. Dat gesprek alleen al heeft ertoe geleid dat er dit jaar voor verschillende projecten twee tot drie weken minder gereedschapsschema's nodig zijn.
Wat nu te doen
Als u zich in de ontwerpfase bevindt en de 40-60% herbewerkingskosten van de matrijzen wilt vermijden die we in het begin noemden, is hier het praktische pad:
Vraag een ontwerpbeoordeling aan voordat de tooling begint.Bij Dachang is dit een standaard onderdeel van ons offerteproces voor nieuwe profielen. We beoordelen uw tekeningen op maakbaarheidscriteria en signaleren mogelijke problemen voordat iemand metaal snijdt. Dit gesprek duurt doorgaans 30-45 minuten en heeft meer projectvertragingen voorkomen dan welke andere praktijk dan ook.
Voor projecten die al in ontwikkeling zijnAls u dimensionale problemen, oppervlaktedefecten of veldfouten tegenkomt, kan een productie-audit de hoofdoorzaken sneller isoleren dan het aanpassen van de parameter met vallen en opstaan. Wij bieden dit als service aan voor bestaande profielen, ongeacht of wij de originele gereedschappen hebben vervaardigd.
Neem contact op met ons engineeringteam bij Dachang Plastic om een ontwerpbeoordeling te plannen of uw specifieke profielvereisten te bespreken. Huidige doorlooptijd voor nieuwe gereedschapsprojecten: ongeveer 8-10 weken vanaf ontwerpgoedkeuring tot eerste productiemonsters.
Veelgestelde vragen
Hoe lang duurt het op maat maken van kunststof profielgereedschappen?
3-4 weken voor eenvoudige matrijzen met enkele- holtes; 6-10 weken voor complexe matrijzen met meerdere holtes of co-extrusie. De variabele die de meeste invloed heeft op de tijdlijn is ontwerpiteratie. Het ontwerp vergrendelen voordat het bewerken begint, is de beste planningsverzekering. Zie de secties over wanddikte en hoekgeometrie hierboven voor specifieke ontwerpcriteria die het iteratierisico verminderen.
Welke minimale bestelhoeveelheden zijn van toepassing?
MOQ's variëren afhankelijk van de profielcomplexiteit en het materiaal. Algemeen bereik: 500-1000 meter voor eenvoudige profielen, 3000-5000 meter voor complexe gecoëxtrudeerde profielen die uitgebreide installatie en procesoptimalisatie vereisen. Specifieke vereisten voor uw project kunnen wij bespreken.
Op welke certificeringen moet ik letten?
ISO 9001 is de basislijn. Daarnaast hangt het af van de toepassing: RoHS en REACH voor elektronica en voor de EU-producten, UL94-vlamclassificaties voor elektrische behuizingen, FDA-conformiteit voor contact met voedsel, ISO 13485 voor medische apparaten. Vraag potentiële leveranciers welke certificeringen zij bezitten en controleer deze. Certificeringsclaims zonder documentatie zijn een waarschuwingssignaal.
Dit weerspiegelt de technische perspectieven die zijn ontwikkeld voor verlichtings-, meubel-, automobiel- en bouwmateriaalprofielprojecten in de Dongguan-fabriek van Dachang Plastic. Voor project-specifieke vragen is ons technische team beschikbaar voor technische discussies.
