PVC-buisafmetingenis een van die dingen die belachelijk eenvoudig lijken totdat je het spul daadwerkelijk probeert te kopen. Dan sta je plotseling in het gangpad van de bouwmarkt en kijk je naar een pijp die duidelijk niet de maat heeft die hij zegt, en vraag je je af of je gek bent geworden of dat het universum een of andere ingewikkelde grap met je uithaalt.
Jij bent het niet. De maatvoering is echt raar, en daar is eigenlijk een goede reden voor.
Het ding dat niemand je vertelt over pijpmaten
Dit is waar letterlijk iedereen de eerste keer over struikelt: als iemand 'PVC-buis van 1 inch' zegt, heeft hij het niet over ENIGE meting die je daadwerkelijk met je ogen kunt zien. Niet de buitenkant. Zelfs niet echt de binnenkant, als we er technisch over zijn. Ze hebben het over wat de 'nominale' maat wordt genoemd, wat in feite een beleefde manier is om te zeggen 'historisch gezien ongeveer gerelateerd aan de binnendiameter'.
Ik weet. Handig, toch?
De werkelijke binnenkant van een 1-inch pijp? Het is meestal ongeveer 1,049 inch. De buitendiameter? Dat wordt 1,315 inch. Want natuurlijk is dat zo. Dit hele systeem gaat terug naar de tijd van de oude ijzeren pijpen, en we leven er nu allemaal mee.
Binnen versus buiten – en waarom het er eigenlijk toe doet
Dus hier is het cruciale punt, en eerlijk gezegd is dit waar de meeste doe-het-zelf-projecten fout gaan:PVC-buis meet u aan de hand van de binnendiameter(wat mensen de ID of "boring" noemen). Niet de buitendiameter (OD). Zelfs niet als de buitenkant veel gemakkelijker te meten is, wat zeker het geval is.
Waarom? Want zo zijn de armaturen ontworpen. Als je een PVC-elleboog of T-stuk of wat dan ook koopt, is het de bedoeling dat deze rond de buitenkant van de buis past. De fittingfabrikanten bouwden alles op de veronderstelling dat je zou matchen op basis van de nominale binnenmaat.
Maar – en dit is het frustrerende – als je daadwerkelijk de buitenkant van je pijp met een meetlint meet en vervolgens op basis van dat aantal bestelt, krijg je een pijp die een maat te groot is. Elke keer. Ik heb mensen dit zien doen, geïrriteerd raken, zorgvuldiger meten, het opnieuw doen en hetzelfde verkeerde resultaat zien krijgen. Het systeem is gewoon zo gebouwd.
De juiste manier versus de manier die goed lijkt
De juiste methode: meet de binnendiameter, of beter nog, lees gewoon de markeringen die op de buis zelf zijn afgedrukt (daar komen we nog op terug).
De verleidelijke-maar-verkeerde methode: de buitenkant meten omdat deze precies daar zit en je meetlint er perfect omheen past.
Er is eigenlijk een hele afdrukbare maattabel waarmee je je pijp letterlijk op een stuk papier kunt plaatsen om erachter te komen welke maat hij heeft, wat eerlijk gezegd een beetje lijkt op het gebruik van zijwieltjes, maar het werkt verrassend goed als je te maken hebt met ongemarkeerde pijpen.
Schema 40, Schema 80 en andere leuke nummers
Nu komen we bij de schemanummers, wat een andere laag van complexiteit is die bedoeld lijkt om mensen te verwarren. Schema heeft betrekking op de wanddikte. Schema 40 is standaard – je ziet het overal, bouwmarkten hebben het in bulk op voorraad, het is de standaard voor de meeste thuisprojecten.
Schedule 80 heeft dikkere muren. Dezelfde buitendiameter, maar dikkere muren, wat betekent – wacht maar – akleinerbinnendiameter.
Dit is belangrijker dan je zou denken. Als u fittingen koopt die glijdennaar binnende pijp (internal{0}}fit-producten, zo heten ze), heb je Schedule 40 nodig. De binnendiameter van Schedule 80 is te klein en je mooie connector past niet. Het zal daar maar zitten en je bespotten.
Voor projecten waarbij u pijp op pijp aansluit met gewone slipfittingen? Beide schema's werken prima, hoewel Schedule 40 goedkoper en gemakkelijker te vinden is.
De werkelijke maten die mensen gebruiken

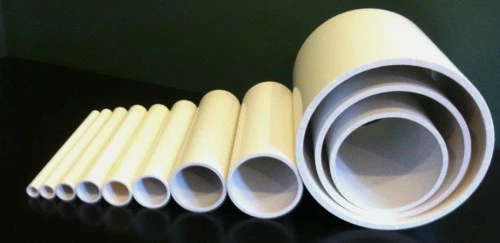

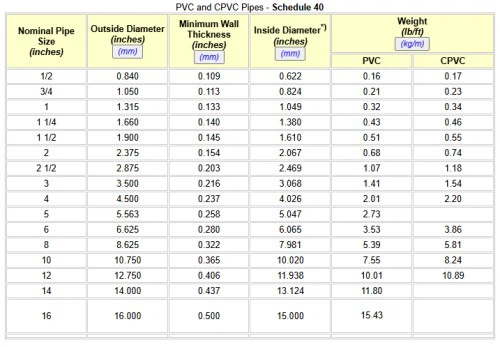

Laten we de gangbare maten eens doornemen, hoewel sommige hiervan eerlijk gezegd veel vaker voorkomen dan andere:
½ inch– Super populair voor kleinere projecten, meubelbouw, handwerk. De buitendiameter is 0,840 inch, de binnenkant is ongeveer 0,622 inch op Schedule 40.
¾ inch– Nog een favoriet in het huishouden. Buiten: 1.050 inch. Binnen: ongeveer 0,824 inch.
1 inch– Dit is waarschijnlijk het meest veelzijdige formaat voor doe-het-zelf-spullen. Buitendiameter van 1,315 inch, binnendiameter ongeveer 1,049 inch. Je kunt meubels, raamwerken, tuinconstructies, allerlei dingen bouwen.
1¼ inch– Minder gebruikelijk bij ambachtelijke projecten, vaker voorkomend bij daadwerkelijk loodgieterswerk. Buiten: 1.660 inch.
1½ inch– Nu komen we op serieus loodgietersgebied. Buitendiameter: 1.900 inch. Dit zie je veel onder wastafels.
2 inch– Afvoerleidingen, grotere constructies. Buiten: 2.375 inch. Het begint substantieel aan te voelen als je ermee werkt.
Er zijn grotere maten – 2½, 3, 4, 6 inch en groter – maar die zijn eigenlijk meer bedoeld voor sanitaire systemen, irrigatie en serieus bouwwerk. Je bouwt geen kapstok uit 15 cm pijp, zeg het maar zo.
De markeringen lezen (als ze er zijn)
Op de meeste PVC-buizen is de informatie rechtstreeks afgedrukt, meestal in een herhalend patroon over de lengte. U ziet de naam van de fabrikant, het formaat, het schema, waarvoor het geschikt is (NSF-PW voor drinkwater, DWV voor afvoer-afval-ventilatie, enz.), en meestal een norm waaraan het voldoet, zoals ASTM D-1785 of ASTM D-2665.
De maat wordt doorgaans duidelijk vermeld: "1 IN" of "1½" of wat dan ook. Zoek er maar naar. Dit is veel gemakkelijker dan meten, hoewel de afdruk soms verdwijnt of u werkt met een uitgesneden stuk waarvan de markeringen zijn verwijderd.
Voor meubel- of knutselprojecten zie je misschien 'Furniture Grade PVC', wat in feite dezelfde pijp is, maar in mooiere kleuren wordt verkocht en vaak op specifieke lengtes wordt gesneden. De maatvoering werkt op dezelfde manier.
Dingen die op PVC lijken, maar het niet zijn
Dit is waar het vervelend wordt, omdat er verschillende soorten buizen zijn die er zo hetzelfde uitzien om je voor de gek te houden, maar absoluut niet zullen werken met standaard PVC-fittingen.
CPVCis de grote. Het is meestal crème of beige van kleur in plaats van wit en wordt gebruikt voor warmwaterleidingen. Een compleet ander maatsysteem genaamd Copper Tube Size (CTS). Probeer deze niet te mengen met gewone PVC-fittingen. Doe het gewoon niet. Het lijkt erop dat het zou kunnen werken – het is dichtbij genoeg om frustrerend te zijn – maar dat is niet zo.
ABS-buisis zwart en wordt meestal gebruikt voor afvoerleidingen. Het vreemde is dat het qua afmetingen feitelijk compatibel is met PVC-fittingen. Dezelfde maten, dezelfde afmetingen. Maar je kunt er geen gewoon PVC-cement op gebruiken. Je hebt een speciaal overgangscement nodig, of je moet de verbindingen aan elkaar schroeven. ABS is ook veel brosser dan PVC – het zal barsten als je er verkeerd naar kijkt, dus gebruik het niet voor meubels of iets structureels.
Polypropyleen (polybuis) is het flexibele zwarte spul dat wordt gebruikt voor sprinklers. Komt technisch gezien overeen met de afmetingen, maar is ontworpen voor knelfittingen, niet voor slipfittingen, en PVC-cement hecht er niet aan.
Acrylbuizen zien er ongeveer hetzelfde uit, vooral de doorzichtige, maar ze worden gemeten aan de hand van de buitendiameter. Zal niet goed passen.
Houten deuvels – ja, mensen proberen dit. Ook gemeten aan de hand van de buitendiameter. Passen ook niet.
Metalen buizen hebben soms vergelijkbare buitendiameters, maar er is toch geen goede manier om deze op PVC-fittingen aan te sluiten, dus dat maakt niet uit.
De vergelijkingstruc
Als je echt vastzit en niet kunt achterhalen welke maat je hebt, is er een vergelijkingsmethode met gewone huishoudelijke voorwerpen. Het is niet precies, maar het is nuttig voor het balparkeren:
½ inch pijp: ongeveer de diameter van een AAA-batterij
¾ inch: dichtbij een AA-batterij
1 inch: ongeveer een C-batterij
1½ inch: vergelijkbaar met de diameter van een tennisbal (soort van)
Dit is niet exact, maar het brengt je wel in de juiste marge als je in de winkel bent en probeert te onthouden welke maat pijp je thuis hebt gelaten.
Wat echt samenwerkt
Standaard Schedule 40 PVC-buis werkt met vrijwel alle standaard PVC-fittingen die u in bouwmarkten kunt vinden. Dat is het goede nieuws. Mix en match verschillende merken, pijpen van verschillende leeftijden, wat dan ook – als het allemaal Schedule 40 PVC is (geen CPVC, geen ABS, gewoon gewoon PVC), zou het moeten passen.
Schedule 80 werkt met gewone slipfittingen, maar NIET met interne-pasaccessoires, zoals doppen die in de buisopening schuiven, of bepaalde speciale connectoren.
Voor het cementeren van PVC heb je echt PVC-cement nodig (ook wel oplosmiddelcement genoemd). De paarse primer is voor sommige toepassingen optioneel, maar over het algemeen een goed idee omdat deze het oppervlak reinigt en voorbereidt. Gebruik niet het verkeerde cement: er is CPVC-cement, ABS-cement, cement voor alle- doeleinden dat beweert overal op te werken (werkt meestal nergens goed op), en echt PVC-cement. Neem de juiste.
Wanneer maten raar worden
Soms kom je pijp tegen die nergens bij lijkt te passen. Zou kunnen zijn:
Echt een oude pijp uit de tijd dat de normen nog anders waren
Importeer pijp die niet voldoet aan de Amerikaanse maatvoering
Speciale buis voor een specifieke industriële toepassing
Pijp die beschadigd of vervormd is
Pijp die iemand heeft aangepast, geschuurd of anderszins heeft geknoeid
In die gevallen, eerlijk gezegd? Meet gewoon zorgvuldig en raadpleeg een maattabel. Zorg ervoor dat de werkelijke metingen overeenkomen met de kaartspecificaties. Het is vervelend maar het werkt.
De praktische realiteit
Voor de meeste mensen die thuisprojecten doen, kijk je naar pijpen van ½ inch, ¾ inch of 1 inch. Deze drie maten dekken waarschijnlijk 80% van de doe-het-zelftoepassingen. Misschien 1½ inch als je loodgieterswerk doet.
De grotere maten bestaan zeker. Je kunt PVC-buizen van 2, 3, 4, 6, 8, 10 en zelfs 12 inch krijgen. Maar tenzij je een rioleringssysteem aanlegt of iets industrieels bouwt, ben je daar waarschijnlijk niet mee bezig. Ze zijn duur, zwaar en eerlijk gezegd overdreven voor de meeste projecten.
Houd u aan de gebruikelijke maten. Ze zijn niet voor niets gebruikelijk: ze zijn nuttig, betaalbaar en alle accessoires zijn direct verkrijgbaar.
Waarom dit systeem bestaat
Het nominale maatsysteem is afkomstig van oude ijzeren pijpnormen. Vroeger waren buismaten enigszins gerelateerd aan de binnendiameter, maar productieprocessen en wanddiktes zijn in de loop van de decennia veranderd. De nominale maten bleven hangen omdat het veranderen ervan zou betekenen dat letterlijk elke fitting, elke specificatie, elke bestaande bouwvoorschriftenreferentie vervangen zou worden.
We zitten dus vast met een pijp die het label "1 inch" heeft, maar nergens echt 1 inch is waar je kunt meten. Het is gewoon hoe het is. Als je dit eenmaal weet, is het minder verwarrend. Soms nog steeds vervelend, maar minder verwarrend.
Laatste gedachten (soort van)
De belangrijkste zaken als u dit doorneemt: meet op binnendiameter of lees de markeringen, Schedule 40 is standaard, meng PVC niet met CPVC, en de maat op het etiket is geen echte maat die u kunt verifiëren met een liniaal.
Al het andere zijn details, en eerlijk gezegd zul je de details ontdekken als je ze tegenkomt. Dat is hoe iedereen dit soort dingen leert – door het een of twee keer fout te doen, verward in de bouwmarkt te staan en uiteindelijk met vallen en opstaan praktische kennis te ontwikkelen.
Onthoud: binnendiameter, niet buitendiameter. Dat ene bespaart je een hoop gedoe.
